17 – O FIM DA INOCÊNCIA
·
CAPACETE DE AÇO
Inicialmente eles
foram fabricados em couro e reforçados com peças de ferro, ou totalmente em
bronze, nos formatos cônico ou hemisférico. Esses modelos foram evoluindo até
chegarem ao ponto de que todos os demais materiais empregados na confecção
fossem substituídos pelo ferro. Porém, os primeiros combates nas trincheiras
durante a Primeira Guerra Mundial (1914-1918) revelaram o fato de que 80% dos
ferimentos sofridos pelos soldados, muitos deles fatais, eram na cabeça.
A idéia para a
criação da primeira proteção destinada à cabeça dos soldados que lutavam nas
trincheiras foi obtida de maneira ocasional em 1914, quando o General Adrian do
Exército Francês ouviu de um soldado que foi ferido na cabeça por um projétil
de rifle, que ele escapou da morte pelo fato de estar com sua tigela metálica
de comida na cabeça sobre seu quepe de tecido.
Os primeiros
exemplares eram bem rudimentares, consistindo de uma “tigela” de metal que era
usada sob o quepe do soldado. Esse modelo inicial foi aprimorado, e tornou-se
mais apresentável e eficiente, assumindo a forma semelhante aos capacetes
utilizados pelos bombeiros franceses da época. Após um período de experiências,
os primeiros capacetes de aço destinados a proteger a cabeça dos soldados nas
trincheiras surgiram em 1915, e foram utilizados pelo exército francês (Casque
Adrian M15). Na Inglaterra foram introduzidos em 1916 (MKI Helmet), seguidos
pela Alemanha e posteriormente por toda a Europa.
O capacete de aço não
era “à prova de balas”, mas proporcionava proteção eficaz contra estilhaços de
granadas e também projéteis de pequeno calibre, desde que atingido num ângulo
de incidência que proporcionasse o ricochete.
·
FUZIL METRALHADORA HOTCHKISS M921
No Brasil foi
adquirida para uso pela Cavalaria devido a seu baixo peso, porém, como fora
projetada para utilizar cartuchos com projétis arredondados, passou a
apresentar problemas após a adoção da munição com projétis pontiagudos, sendo
gradualmente desativada.A metralhadora Hotchkiss e a metralhadora Browning .50
eram as duas metralhadoras usadas no
extinto 7º GACosM. A Hotchkiss
usava a mesma munição do mosquetão Mauser 08. Começou a ser fabricada em 1914 na França e
aperfeiçoada em 1922.
Características
técnicas :
Alcance máximo: 4.300
m
Alcance útil: 2.400 m
Cadência de tiro: 500
tiros p/min
Cadência prática: 250
tiros p/min
Calibre: 7 mm
Capacidade do
carregador: 30 cartuchos
Comprimento do cano:
787 mm
Comprimento total: 1,311 m
Funcionamento:
automático, com ação dos gases sobre o êmbolo
Peso da metralhadora:
25,60 kg
Peso do reparo: 27,24
kg
Peso total: 52,84 kg
Refrigeração: ar
Velocidade inicial:
709 m/seg
·
LANÇA-CHAMAS
O crédito pelo
desenvolvimento do primeiro lança-chamas, no sentido moderno, é dado ao alemão
Richard Fiedler. Ele apresentou os modelos do aparelho que batizou por
Flammenwerfer para testes do exército alemão em 1901. O modelo mais
interessante dos apreciados foi um aparelho portátil individual, que consistia
num único cilindro de cerca de 1,2 metros de altura, dividido na horizontal por
um gás pressurizado na secção inferior e com um óleo inflamável na seção
superior. Ao carregar numa alavanca o gás forçava o líquido a sair através de
um tubo de borracha passando por um dispositivo de ignição numa saída de aço. A
arma podia projetar um jato inflamável (com enormes nuvens de fogo) a uma
distância de 18 metros, tendo autonomia para dois minutos de utilização contínua.
O lança chamas foi uma arma muito importante na Primeira Guerra Mundial.
Só em 1911, é que o
exército alemão veio a aceitar o dispositivo, criando-se uma unidade
especializada de doze companhias equipadas com o Flammenwerfer. Porém o
lança-chamas só foi utilizado na Primeira Guerra Mundial a partir de fevereiro
de 1916, quando foi utilizado contra os franceses em Verdun. Depois foi
utilizado novamente em julho de 1916 quando foi utilizado contra as trincheiras
britânicas em Hooge, sempre com sucessos limitados.
O uso em combate fez
descobrir alguns problemas da arma: era difícil de operar e só podia ser
disparada em segurança a partir de uma trincheira, limitando a sua utilização
em áreas onde as trincheiras inimigas estavam a menos de 18 metros de distância,
o que era raro. Os operadores de lança-chamas podiam tornar-se alvos
extremamente vulneráveis, e raramente sobreviviam à captura, especialmente
quando os captores haviam sido os seus alvos. A Grã-Bretanha e a França também
testaram sistemas de lança-chamas mas acabaram por os abandonar. O exército
alemão continuou a empregar lança-chamas em operações durante a guerra, sendo
utilizados em mais de 300 ocasiões, geralmente em equipes de seis operadores.
Apesar dos problemas,
os lança-chamas voltaram a ser intensamente utilizados na Segunda Guerra
Mundial. A vulnerabilidade dos operadores individuais, juntamente com o curto
alcance da arma, provocou experiências em que lança-chamas mais poderosos foram
montados em carros de combate(chamados tanques chama).
Neste conflito os
seus maiores utilizadores foram os fuzileiros norte-americanos que utilizavam
os lança-chamas M2A1-7 que consideravam especialmente úteis para limpar as
trincheiras e os bunkers ocupados pelos soldados japoneses no Teatro do
Pacífico. Nos casos em que os japoneses haviam escolhido cavernas profundas
para se entrincheirar, as chamas podiam não os alcançar mas consumiam o oxigénio
o que os fazia sufocar. Os fuzileiros pararam eventualmente de utilizar os seus
M2-2 com a chegada de carros de combate Sherman com o sistema Ronson.
Os mesmos modelos de
lança-chamas dos fuzileiros foram também utilizados para limpar os bunkers
durante o desembarque da Normandia Operação Overlord.
Os alemães utilizaram
extensivamente lança-chamas, com o nome de Flammenwerfer 35 durante na Frente
Leste Europeu, mas, devido à crueldade extrema associada ao seu emprego,
acabaram reservando-os para situações excepcionais como casos de operações de
retaliação.
Características técnicas :
Alcance: 18 metros
Autonomia até 2 minutos
·
MUNIÇÃO DE ARTILHARIA
Nesta exposição temos
munições dos canhões 57mm e 105mm.
·
MUNIÇÃO PARA ARMAS PORTÁTEIS
O 7,62×39mm é um cartucho de fuzil da União Soviética, a origem que foi projetado foi durante a Segunda Guerra Mundial. Foi usado pela primeira vez pelo RPD. Devido à proliferação mundial dos fuzis padrões SKS e AK-47, o cartucho é usado tanto por militares como por civis. Munição 7,62×39mm é supostamente testada para funcionar bem em temperaturas de 50° comprovando a sua utilidade no frio polar ou quente deserto..
O cartucho de 7,62×39
mm foi influenciado por uma variedade de desenvolvimentos estrangeiros,
incluindo o alemão Mkb 42(H) e a carabina M1 dos E.U.A.[1]
Pouco depois da
guerra, o cartucho militar padrão mais difundido no mundo foi projetado para este
fuzil: o AK-47. O cartucho permaneceu padrão dos soviético até a década de
1970, e ainda é um dos cartuchos de fuzil intermediário mais comuns utilizados
em todo o mundo. Foi substituído em serviço russo pelo cartucho 5,45×39mm, que
é usado pela edição corrente AK-74 e suas variações.
O cartucho foi
influenciado por uma variedade de produtos feitos em outros países,
especialmente a bala experimental alemã GeCo 7,52x39 mm, e possivelmente pela
7,92x33 mm Kurz alemã ("kurz" significa "curto" em alemão).
Posteriormente, um dos fuzis de combate mais conhecidos no mundo, o AK-47, foi
criado, sendo utilizada esta munição. Seu substituto, o 5,45x39 mm é igual em
poderio (devido a peculiar e duvidosa legalidade internacional em seu
desenvolvimento) e mais controlável no fogo automático (devido ao seu baixo
retrocesso), porém mais caro.
Em contraste com a
7,62 usada pela OTAN (7,62x51 mm), a 7,62 mm russa é menos potente, o que
também significa menor alcance e letalidade, mas também menos retrocesso e
tamanho. Quando a OTAN se deu conta destas vantagens, mudou para 5,56x45 mm.
Menor e mais leve do que o russo, mas de alta velocidade (950 metros por
segundo do 5,56 mm, em comparação com o 715 metros, do 7,62 mm russo). As
características de letalidade dos dois cartuchos são aproximadamente semelhantes,
com o 5,56 mm apresentando uma trajetória mais plana.
·

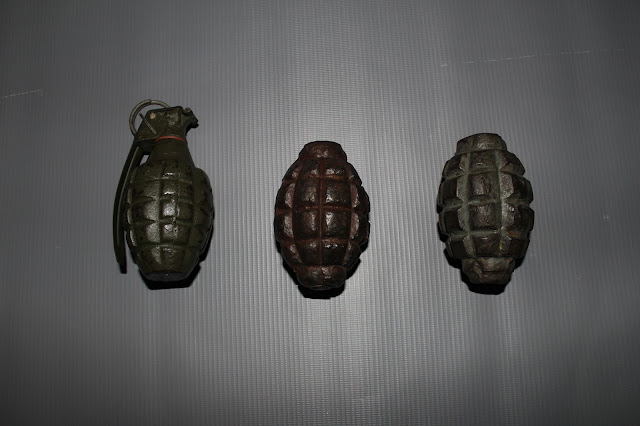

GRANADA DE MÃO
Granada (do francês
grenade; do latim granatum, "romã"/ granum, "grão") é um
artefato bélico com uma câmara interna que leva uma carga de arrebentamento, o
qual em geral se lança a pequena distância com as mãos ou com o auxílio de uma
arma de fogo (fuzil) ou lança-granadas. O nome "granada" deriva do
Francês antigo[1] e do espanhol, significando "romã", devido a sua
semelhança com essa fruta. O primeiro uso desse termo em inglês data dos anos
1590.
A Granada surgiu na
China Medieval, durante o século IX, era feita de cebola seca, e enchida com
pólvora, usava-se para destruir muros, fortificações etc.
Antigamente era um
projetil com a forma de romã, que se enchia de pólvora, à qual se lançava fogo.
Era uma arma explosiva utilizada por tropas especiais (os granadeiros) do
século XVII até ao século XIX. As granadas modernas datam do início da Primeira
Guerra Mundial.
Granadas de mão
funcionam de maneira mais ou menos uniforme, sejam elas de explosão, de
fragmentação, de fumaça, de impacto, incendiárias, lacrimogêneas, de gás ou com
capacidade de iluminar. Um pino ou cavilha de segurança é retirado da granada
antes que ela seja lançada, acionando um dispositivo que dispara uma espoleta.
A espoleta incendeia-se, detonando a carga explosiva, e a granada explode,
rompendo o invólucro. As granadas disparadas por fuzis utilizam a energia
propulsora dos projéteis. Conforme o tipo, são usadas contra pessoas ou
veículos de transporte blindados, para incendiar ou como meio de identificação,
sinalização ou iluminação.
O coquetel molotov,
feito com garrafas de vidro cheias de parafina, gasolina e combustível, pode
ser considerado também um tipo de granada.
Características técnicas :
Características técnicas :
1 Tampa de Papelão
2 Tampa Superior
3 Tampa da espoleta
4 Eixo do percussor
5 Mola
6 Percussor
7 Arruela de couro
8 Ranhuras de encaixe
9 Corpo de conexão
10 Pavio
10 Pavio
11 Segunda espoleta
12 Detonador
13 Primeira espoleta
14 Parafuso
15 Pino
16 Alavanca
17 Vista interna
·
MÁSCARA CONTRA GASES
MÁSCARA CONTRA GASES
Os materiais tóxicos
transportados pelo ar podem ser gasosos (por exemplo, mostarda de enxofre e gás
de cloro ) ou particulados (como agentes biológicos ). Muitas máscaras de gás
incluem proteção de ambos os tipos. As máscaras de gás são usadas na construção
para proteger contra vapores de solda, na demolição para proteger contra
amianto ou outras partículas perigosas e na indústria química ao manusear
materiais perigosos , como na reparação de vazamentos de equipamentos ou na
limpeza de derramamentos; os trabalhadores geralmente recebem máscaras de gás
como precaução contra vazamentos.
Durante manifestações
e protestos em que o gás lacrimogêneo ou o gás CS é empregado pela polícia de
choque, máscaras de gás são comumente usadas pela polícia e manifestantes. Além
de servir a seus propósitos funcionais, as máscaras de gás também são usadas
como emblemas na música industrial , com o exemplo mais notável, o subgênero de
bateria e baixo chamado neurofunk . Esses emblemas são usados pelos
pichadores de pichações porque a máscara os protege dos vapores tóxicos do
cartucho de tinta e pelos exploradores urbanos que se aventuram em ambientes
onde materiais perigosos, como o amianto, podem estar presentes.
O estilo tradicional
de máscara de gás com duas pequenas janelas circulares surgiu quando o único
material adequado para essas janelas era de vidro ou acrílico ; como o vidro é
notoriamente quebradiço, as janelas de vidro tinham que ser mantidas pequenas e
grossas. Mais tarde, a descoberta do policarbonato permitiu máscaras de gás com
uma grande janela de rosto inteiro. Alguns têm um ou dois filtros associados à
máscara facial, enquanto outros têm uma grande filtro ligado à máscara facial
com uma mangueira que é por vezes confundido com um suprimento de ar respirador
em que um fornecimento alternativo de ar fresco é entregue.
A Primeira Guerra
Mundial provocou a primeira necessidade de máscaras de gás produzidas em massa
de ambos os lados por causa do uso extensivo de armas químicas . O exército
alemão usou gás venenoso pela primeira vez contra as tropas aliadas na Segunda
Batalha de Ypres , na Bélgica, em 22 de abril de 1915. Como resposta imediata,
foi o algodão envolto em musselina emitida às tropas em 1º de maio. Isso foi
seguido pelo respirador de véu preto , inventado por John Scott Haldane , que
era uma almofada de algodão embebida em uma solução absorvente que era presa na
boca usando véu de algodão preto. Procurando melhorar o respirador do Black
Veil, Cluny MacPhersoncriou uma máscara feita de tecido absorvente químico e
que se encaixava em toda a cabeça. Um capuz de lona de 50,5 cm × 48 cm (19,9
pol × 18,9 pol) tratado com produtos químicos absorvedores de cloro e equipado
com uma ocular de mica transparente . Macpherson apresentou sua idéia ao
Departamento Antibásico do Gabinete de Guerra Britânico em 10 de maio de 1915,
com protótipos sendo desenvolvidos logo depois. O projeto foi adotado pelo
exército britânico e introduzido como o Smoke Hood britânico em junho de 1915;
Macpherson foi nomeado para o Comitê do Escritório de Guerra para Proteção
contra Gases Venenosos. Mais compostos sorventes elaborados foram adicionados
posteriormente a outras iterações de seu capacete (Capacete PH ), para derrotar
outros gases venenosos respiratórios usados como fosgênio , difosgênio e
cloropicrina . No verão e no outono de 1915, Edward Harrison , Bertram Lambert
e John Sadd desenvolveram o Large Box Respirator . Esta máscara de gás para
vasilha tinha uma lata contendo os materiais absorventes por uma mangueira e
começou a ser emitida em fevereiro de 1916. Uma versão compacta, o Small Box
Respirator , tornou-se um problema universal a partir de agosto de 1916.
Nas primeiras
máscaras de gás da Primeira Guerra Mundial, verificou-se inicialmente que o
carvão de madeira era um bom absorvente de gases venenosos. Por volta de 1918,
verificou-se que os carvões feitos com casca e sementes de várias frutas e
nozes, como cocos , castanhas , castanhas-da-índia e pedras de pêssego ,
tiveram um desempenho muito melhor do que o carvão de madeira . Esses resíduos
foram coletados do público em programas de reciclagem para ajudar no esforço de
guerra.
A moderna máscara de
gás foi desenvolvida em 1943 pelos britânicos . Era feito de plástico e
material parecido com borracha que reduzia muito o peso e o volume, em
comparação com as máscaras de gás da Primeira Guerra Mundial e encaixava o
rosto do usuário de maneira mais confortável e confortável. A principal
melhoria foi a substituição do cartucho do filtro separado conectado a uma
mangueira por um cartucho parafusado na lateral da máscara de gás, que poderia
ser facilmente substituída. Além disso, possuía lentes plásticas substituíveis,
ajudando muito a visão.
O desenvolvimento de
máscaras de gás refletiu o desenvolvimento de agentes químicos na guerra,
preenchendo a necessidade de proteção contra ameaças cada vez mais mortais,
armas biológicas e poeira radioativa na era nuclear. No entanto, onde agentes
que causam danos por contato ou penetração na pele ocorrem, como blisters ou
nervos , uma máscara de gás sozinha não é proteção suficiente e roupas de
proteção completas devem ser usadas, além disso, para proteger do contato com a
atmosfera . Por razões de defesa civil e proteção pessoal, os indivíduos
costumam comprar máscaras de gás, acreditando que protegem contra os efeitos
nocivos de um ataque com armas nucleares, biológicas ou químicas ( NBC)
agentes; o que é apenas parcialmente verdadeiro, pois as máscaras de gás
protegem apenas contra a absorção respiratória. Embora a maioria das máscaras
de gás militares seja projetada para ser capaz de proteção contra todos os
agentes da NBC, eles podem ter caixas de filtro à prova desses agentes (mais
pesados) ou apenas contra agentes de controle de tumultos e fumaça (mais leves
e frequentemente usados para fins de treinamento); Da mesma forma, existem
máscaras leves apenas para uso em agentes de controle de tumultos e não para
situações da NBC.
Nenhum comentário:
Postar um comentário
