23 – SEGUNDA GUERRA MUNDIAL
·

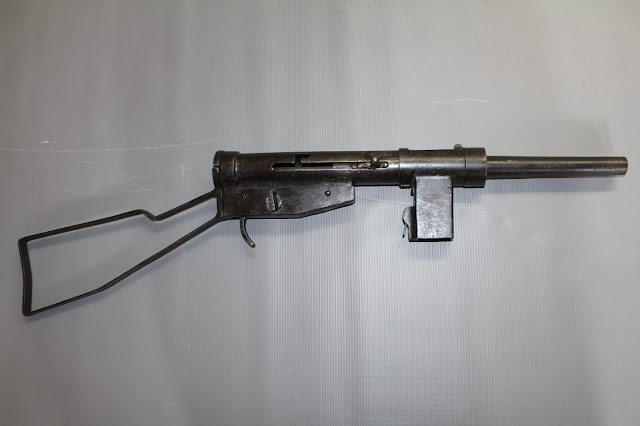

METRALHADORA STEN MK2
O nome da arma
resultou da conjugação das iniciais dos sobrenomes dos inventores (Reginald V.
Shepherd e Harold J. Turpin) com as duas primeiras letras do local de
fabricação (Enfield).
Fabricada em diversos
Marks (modelos), a Mark II (Mk.II) foi a mais usada pelas forças britânicas e
aliadas. As submetralhadoras tinham canos desatarracháveis para limpeza ou
armazenagem e o alojamento do carregador girava para formar uma sobrecapa na
abertura de ejeção.
A arma não possuía
ajuste de mira ou seletor de tiro. Sua coronha era feita de uma única peça de
arame dobrado. Em geral todos os modelos fabricados desta arma apresentavam
casos de enguiços frequentes causados pelo seu carregador bifilar de saída
única e pela munição de baixa qualidade utilizada pelos britânicos. Por ser uma
arma extremamente barata, era fartamente distribuída para uma grande quantidade
de exércitos e forças de resistência que se levantassem contra o Eixo.
Apesar de seus
defeitos a Sten Gun foi uma das armas mais formidáveis utilizadas durante a
Segunda Guerra Mundial, de grande influência no resultado do conflito. No pós
guerra continuou em uso pelo exército britânico até ser substituída pela
Submetralhadora Sterling.
Hoje, sabe-se que
pelo menos 6 milhões de Sten foram produzidas durante a Segunda Guerra Mundial.
Características
técnicas :
História operacional:
Em serviço 1941 - 1960
Data de criação: 1940
Variantes: Mk.I,
Mk.II, Mk.IIS, Mk.III, Mk.IV, Mk.V e Mk.VIS
Especificações
Peso: 3,18kg
Comprimento: 760mm
Comprimento do cano:
196mm
Calibre: 9 mm
Parabellum
Cadência de tiro:
500tpm
Velocidade de saída:
365m/s
Alcance efetivo: 46m
Sistema de
suprimento: carregador de 32 munições
·
SUBMETRALHADORA M3A1
O que elimina significativamente
o problemático conjunto da alavanca de engate do tipo manivela, substituído por
um slot de engate recuado usinado na parte frontal superior do parafuso,
permitindo que ele seja engatado colocando um dedo no slot de engate e puxando
o parafuso.
O entalhe da lingueta
retrátil foi removido e foi adicionada uma fenda de folga para os rebites da
dobradiça da tampa.
A porta de ejeção e
sua tampa foram alongadas para permitir que o parafuso fosse recuado o
suficiente para ser engatado pelo gatilho. A trava de segurança foi movida para
a parte traseira na tampa.
Para facilitar o
carregamento do magazine de alimentação única, uma ferramenta de carregamento
de magazine foi soldada ao material de arame; também serviu como uma parada da
haste de limpeza.
A bucha do cano
recebeu dois cortes planos que ajudaram na remoção do cano usando o material
como uma chave inglesa.
A catraca do cano foi
redesenhada para fornecer uma alavanca mais longa para facilitar o desengate da
gola do cano.
O clipe de lubrificante
sobressalente (no lado esquerdo do conjunto da alavanca de armar) foi removido
e substituído por um reservatório de óleo e um lubrificador na garra da pistola
do conjunto receptor. A caneta na tampa do lubrificador também pode dobrar como
uma deriva para remover o pino extrator.
Com 7,95 libras
vazias, o M3A1 era um pouco mais leve que o M3, com 8,15 libras vazias,
principalmente devido ao mecanismo de armar simplificado. O M3A1 foi formalmente aprovado para produção
em 21 de dezembro de 1944.
As modificações do
M3A1 resultaram em um peso mais confiável, mais leve, mais fácil de manter e
mais fácil de colocar a submetralhadora; o M3 original precisava remover a
proteção do gatilho e desconectar o conjunto da manivela do compartimento do
receptor antes de desaparafusar o cano, mas o M3A1 exigia apenas que o usuário
desaparafusasse o cano. Até o momento, apenas um kit de conversão de 9 mm para
o M3A1 foi descoberto.
Por já ter sido
divulgado em grande número, o design existente da revista M3 foi mantido,
apesar das deficiências demonstradas expostas durante os testes de tiro da arma
e seu serviço de combate precoce. Em um
esforço para melhorar a confiabilidade, uma tampa de Tenite de plástico rígido
designada T2 foi adotada em novembro de 1944 para caber sobre os lábios de
alimentação de revistas carregadas.
Essas tampas protegiam os lábios de alimentação, mantendo a sujeira,
areia e detritos. Em algum momento da década de 1960, a tampa plástica rígida
T2 foi substituída em serviço por uma de borracha de neoprene flexível, que
poderia ser removida com menos ruído. Infelizmente, durante o serviço no clima
úmido do Vietnã, descobriu-se que a tampa de borracha fazia com que a ferrugem
se formasse na parte coberta da revista, causando a corrosão das munições
carregadas.
Inicialmente, as
submetralhadoras M3 devolvidas para reparo não foram atualizadas para o padrão
M3A1, mas apenas inspecionadas para garantir que tivessem o conjunto aprimorado
da carcaça M3 e o escudo de liberação do carregador. Durante a Guerra da Coréia, os canhões M3
existentes em serviço foram convertidos para a configuração aprimorada do M3A1
usando novas peças de produção adicionais.
Durante a conversão, os armeiros frequentemente removeram o manípulo de
armação M3, deixando o resto do mecanismo de armação agora redundante dentro do
subquadro. No geral, o M3A1 foi visto
pela maioria dos soldados e técnicos de munições como uma melhoria em relação
ao M3. No entanto, as queixas de descarga acidental continuaram a ocorrer mesmo
no final da Guerra da Coréia. Esses incidentes às vezes eram causados pela
queda da arma em uma superfície dura, com um impacto suficiente para abrir a
tampa da porta de ejeção e impulsionar o parafuso para trás (mas não o
suficiente para capturar a lança). As molas de retorno então impulsionavam o
ferrolho para a frente para pegar um cartucho do carregador e transportá-lo
para a câmara, onde o pino de disparo fixo do ferrolho atingia o primer em
contato.
Em 1945, a fábrica da
Guide Lamp fabricou 15.469 submetralhadoras M3A1 antes que os contratos de
produção fossem cancelados com o fim da guerra. Durante a Guerra da Coréia , a
Ithaca Gun Co. construiu outras 33.200 armas completas, além de fabricar
milhares de peças para o reparo e reconstrução das armas M3 e M3A1 existentes.
Características
técnicas
Em serviço:
1941-1991.
Designer: George
Hyde.
Projeto: 1941.
Produzido: 1941-1953.
Peso: 3,5 Kg
descarregado; 4,65 kg carregados.
Comprimento: 755 mm
com estoque estendido; 570 com o estoque dobrado.
Comprimento do cano:
205 mm.
Munição: 0,45 ACP e 9
x 19 Parabellum.
Calibre: 0,45 ACP
(11,4 mm).
Sistema de filmagem:
fechamento em massa, sistema "Blow-Back".
Taxa de tiro: 350
tiros por minuto.
Operação: Somente
rajadas.
Alcance efetivo: 150
metros; 300 metros no máximo
Carregador: reto
removível, 30 cartuchos em duas linhas.
Velocidade inicial:
280 metros por segundo.
·
METRALHADORA MP40
A MP40 era geralmente
chamada por Schmeisser, após o nome do desenhador de armas Hugo Schmeisser.
Embora Hugo Schmeisser não tivessse desenhado a MP40, mas tivesse ajudado no
desenho da MP41 e a Sturmgewehr 44. E também Schmeisser não trabalhava para
Erma, mas sim para Haenel. O desenhador da MP38 e MP40 foi Heinrich Vollmer.
Especificações:
Uma MP38 pode ser
facilmente distinguida de uma MP40, por sua construção em aço usinado, e uma
série de outras diferenças, comopor exemplo, o carregador ficava à esquerda, e
sua coronha em madeira, semelhante às de espingardas, enquanto a MP40, era
feita em chapas de aço estampado, carregador na vertical, coronha dobrável. A
MP40/II foi uma versão experimental com um carregador de 64 cartuchos. O design tinha, na forma de estamparia e
repuxo, uma tendência para a época, e a finalidade era redução de custos. A sua
baixa cadência de fogo,para uma metralhadora de mão, ou submetralhadora, fazia
com que esta tivesse uma pontaria mais acertada comparada com a Thompson
norte-americana.Não possuia seletor de tiro, sendo somente possível disparo em
rajadas (automático). A coronha era dobrável para baixo e para frente,
facilitando transporte e uso por tropas paraquedistas. Abaixo do cano, logo
próximo a boca, tinha um ressalto, com finalidade diferenciada: quando
utilizada por soldados embarcados em veículos blindados,como o SdKfz 251,
haviam frestas nestes, para executar tiros, e com isto, na possibilidade de
haver um solavanco no trajeto, a arma não sairia desta fresta e com isto não
ocorreria disparos dentro do veículo, o que seria desastroso. Seu ferrolho era
movido telescopicamente, em cinco partes, tendo a mola recuperadora embutida
dentro do mesmo, e ao final da parte sustentadora do percutor, havia mais uma
mola alojada em haste, para absorver impactos quando em recuo.
A mola do carregador
gastava-se rapidamente, fazendo com que a arma encravasse se totalmente cheio
com 32 munições. Para contornar o problemas, os soldados carregavam a arma
apenas com 30 ou 31 munições.
Características
técnicas :
Em serviço: 1939 -
1945
Data de criação: 1938
Variantes: MP36,
MP38, MP38/40, MP40/I, MP40/II, MP41 e BD38
Peso: 3.97 kg
Comprimento: 630 mm
(coronha rebatida)833 mm (coronha estendida)
Comprimento do cano:
251 mm
Calibre: 9 x 19 mm
Cadência de tiro: 500
t/m
Velocidade de saída:
380 m/s
Alcance efetivo: 100
m
Sistema de suprimento:
carregador de 32 munições
·
CANHÃO SEM RECUO 57mm M18
Até aos anos 70, os
CSR eram usados como arma anticarro. No entanto, a partir dessa altura foram
sendo substituídos por mísseis anticarro. Atualmente são usados sobretudo CSR
ligeiros, como arma de apoio direto de infantaria contra veículos ligeiros e
contra pessoal.
·
CARABINA M1
As versões de fogo
seletivo capazes de atirar em modo totalmente automático foram designadas M2
Carbine. A versão M3 Carbine era uma versão M2 dotada de um sistema de luneta
com dispositivo infravermelho, os primórdios da visão noturna. Todas as Versões
podiam ter a coronha de “esqueleto” de tubo metálico ou a tradicional versão em
madeira.
Características
técnicas :
COMPRIMENTO TOTAL: 90 cm
COMPRIMENTO DO CANO: 46 cm
CALIBRE: .30 Carbine
VELOCIDADE DE BOCA: 600 m/s
CAPACIDADE: 15 ou 30
Tiros em Carregador destacável.
·
FUZIL M1 GARAND
O M1 Garand é um fuzil semiautomático criado em 1935 nos
EUA, equipando toda a sua infantaria, a exceção de um homem em cada esquadra,
que usava um fuzil especial para tiro de precisão. Desta forma, a infantaria
americana foi a única totalmente equipada com uma arma semiautomática durante a
guerra. O General Patton disse sobre a Garand que ela foi "a maior
ferramenta de combate jamais desenhada".O M1 Garand foi endossado em 1932
pelo general Douglas MacArthur para se tornar o fuzil padrão do exército
americano, e seu uso tornou-se oficial a partir de 1936. Quando os Estados
unidos entraram em guerra em 1941, sua infantaria estava quase toda armada com
este fuzil. Apenas algumas poucas unidades ainda utilizavam o Springfield M1903
e o Johnson M1941.
Características técnicas
:
Peso: 4,275 Kg
Comprimento: 1.107 mm
Comprimento do cano:
609 mm
Calibre: .30-06 Springfield
7.62x63 mm
(7.62×63mm) 7.62×51mm NATO
Ação a gás, com ferrolho rotativo
Cadência de tiro:
30tpm
Velocidade de saída:
855 m/s
Alcance efetivo: 600
m
·
FUZIL G4
Nomenclatura: Gewehr 41 G41 (W)
O Gewehr 41 (alemão para: rifle
41), conhecido como G41 (W) ou G41 (M) , é um rifle-semiautomático fabricado e usado pela Alemanha nazista durante a Segunda Guerra Mundial.
Em 1940, tornou-se evidente que era necessária alguma
forma de um rifle semiautomático com uma taxa de tiro mais alta do que
os modelos existentes de rifle de ação com parafuso para
melhorar a eficiência de combate da infantaria. O Exército emitiu
uma especificação para vários fabricantes, e Mauser e Walther apresentaram protótipos muito
semelhantes. No entanto, algumas restrições foram impostas ao design:
nenhum furo deveria ser perfurado no cano para
extrair gás do mecanismo de carregamento;
os rifles não deveriam ter partes móveis na
superfície;
e no caso de o mecanismo de carregamento automático
falhar, uma ação de parafuso deveria ser incluída.
Ambos os modelos usaram, portanto, um mecanismo
conhecido como sistema "Bang" (em
homenagem ao designer dinamarquês Søren H. Bang). Nesse sistema, os gases
propulsores eram capturados por uma armadilha de gás em forma de cone no
focinho, que por sua vez os desviava para operar um pequeno pistão que, por sua
vez, empurrava uma haste comprida que abria a culatra e recarregava a
arma. Isso se opõe ao tipo mais comum de sistema acionado a gás,
no qual os gases são retirados do barril e empurra um pistão para abrir a
culatra para trás. Ambos também incluíam revistas fixas de 10 cartuchos, carregadas
com dois clipes de stripper do Karabiner 98k, utilizando o mesmo Mauser 7.92 x 57mm de padrão
alemãorodadas. Isso, por sua vez, tornou a recarga relativamente lenta (em
comparação com os rifles que tinham revistas que podiam ser recarregadas a
partir de uma única unidade, como a M1 Garand, embora fosse típica para a época, sendo
idêntica ao procedimento de recarga da Lee-Enfield de 10
rounds). ).
O design do Mauser, o G41 (M), foi o único dos dois
que respeitou os critérios impostos. O resultado final foi um rifle
excessivamente complexo, pouco confiável, pesado e pesado. Ele incorporou
um sistema de avistamento e controle familiar ao Kar98k padrão rifle. O
G41 (M) era acionado por atacante, travava um parafuso rotativo e apresentava uma
alça de parafuso / alça de carregamento tradicional que desconectava
automaticamente o conjunto do parafuso da mola de recolhimento, caso o rifle
fosse usado no modo manual. A segurança do tipo bandeira dispara e
bloqueia o atacante. Apenas 6.673 foram produzidos antes da interrupção da
produção e, destes, 1.673 foram devolvidos como inutilizáveis. Problemas
de precisão foram observados desde que a mira frontal foi montada no tubo de
gás em frente ao barril, produzindo folga após um incêndio prolongado. A
maioria das peças de metal deste rifle era de aço usinado e alguns rifles,
especialmente exemplos posteriores, utilizavam protetores de mão de
plástico do tipo baquelite.
O design da Walther teve mais sucesso porque os
designers simplesmente ignoraram as duas últimas restrições listadas
acima. Na falta de um parafuso, a área do receptor era muito mais limpa
que a versão M. No entanto, as versões Walther e Mauser sofreram de
problemas de incrustação no sistema de gás, já que os gases no focinho esfriam
e depositam incrustações de carbono sólido. Esses problemas também
pareciam resultar do sistema de armadilha de focinho se tornar excessivamente
corroído pelo uso de sais corrosivos nos primers de munição. O conjunto do
focinho consistia em muitas peças bem ajustadas e era difícil manter limpo,
desmontar e manter em condições de campo.
Os rifles G41 (W) foram produzidos em duas fábricas, a
Walther em Zella Mehlis e a Berlin Lübecker Maschinenfabrik. As armas Walther possuem o
código AC e as provas de inspeção WaA359, enquanto as armas BLM ostentam o
código DUV com as provas de inspeção WaA214. Esses rifles também são
relativamente escassos e bastante valiosos no nível de
colecionador. Fontes variadas colocam números de produção entre 40.000 e
145.000 unidades. Mais uma vez, esses rifles tiveram uma alta taxa de
atrito na frente oriental.
O rifle Walther foi redesenhado em 1943 no Gewehr 43,
utilizando um pistão de curso curto copiado do rifle SVT-40 e
implementou uma revista de caixa destacável convencional.
O Gewehr 41(W), apresentado pela Walther,
alimentado por carregador com capacidade para 10 cartuchos calibre 7,92mm X 57.
Acabou sendo o escolhido para equipar as tropas por ser mais confiável que seu
oponente, da Mauser. ]
Características
Técnicas:
Tipo: Espingarda semi-automática
Lugar de origem: Alemanha
Em serviço: 1941-1945
Usado por: Alemanha nazista
Guerra: Segunda Guerra Mundial
Projetado: 1941
Peso: 4,9 kg
Comprimento: 114 cm
Cartucho: 7,92 x 57 mm
Alcance útil: 400 m
Carregador: 10 munições
·
FUZIL K98
A Karabiner 98k é
derivada das suas antecessoras, principalmente a Karabiner 98b que tinha sido
desenvolvida a partir da espingarda Mauser modelo 1898.
O fuzil era
reconhecido por sua excelente precisão e alcance efetivo de até 500 metros. Por
este motivo era também utilizado com uma mira telescópica como um fuzil de
atirador, no qual estendia o alcance efetivo até 800 metros quando utilizada
por um atirador furtivo.
A Kar98k tinha
algumas desvantagens quando comparada com outras espingardas da sua época: por ser pesada e ter uma cadência de tiro
limitada.
Foi também desenhada
para utilizar uma baioneta e para poder disparar granadas. Uma versão com
extensão para o braço foi introduzida em 1941 para páraquedistas.
Características
técnicas :
Peso 3,7 kg
Comprimento: 1110 mm
Comprimento do cano:
600 mm
Calibre: 8 mm Mauser
(7.92 x 57mm)
Cadência de tiro: 15
tpm
Velocidade de saída:
845 m/s
Alcance efetivo: 900
m
·
METRALHADORA THOMPSON M928
A Thompson foi
projetada pelo General John T. Thompson entre 1917 e 1919 e fabricada pela
Auto-Ordnance Corporation. Era uma arma refinada, com coronha e empunhaduras de
madeira e um acabamento de muita classe. Tal qual suas correspondentes MP40
(Alemanha) e Sten (Inglaterra), ela foi uma das primeiras submetralhadoras (ou
pistolas-metralhadoras). Foi muito usada pelos gângsteres americanos
principalmente na época da Lei Seca, sendo eternizada como o símbolo de Al
Capone.
As primeiras versões
podiam utilizar um carregador tipo tambor, com 50 cartuchos, que permitia dar
uma rajada bem maior de tiros, mas era propenso a falhas. Quando os Estados
Unidos entraram na Segunda Guerra Mundial foi introduzido o modelo M1 (e,
depois, o seu sucessor, o M1A1) que possuía um carregador reto convencional de
20 cartuchos, mais seguro, e sua fabricação foi simplificada para facilitar a
produção em massa. Houve ainda a Thompson M1A2, que tinha um carregador de 30
projéteis. Geralmente usada por oficiais e sargentos, a Thompson foi a
submetralhadora padrão do exército americano e também foi usada pelos Ingleses
em África. No entanto, tinha um coice forte, o que dava uma certa desvantagem
em relação à sua rival MP40/I. Chegou a ser modestamente utilizada na guerra do
Vietnã.
Características
técnicas :
Em serviço: 1938 -
1971
Criador: Jonh T.
Thompson
Variantes: Persuader,
Annihilator, M1921A1, M1927, M1928A1 e M1A1
Peso: 4,8kg
Comprimento: 852 mm
Calibre: mm
Parabellum
Cadência de tiro:600
- 1.200 tpm
Alcance efetivo: 50m
Nenhum comentário:
Postar um comentário
